Während der Montage
────────────────
Fehler rechts oben
──────────
Nach Abschluss der Montage
──────────
Korrekter Abschluss
Einsatz in der RICOH-internen FertigungMontage eines tragbaren Sensors
Die Einführung der SC-10A Kamera beim Montageprozess des tragbaren Sensors hat das Auslassen und Vergessen von Teilen verhindert, die durch die visuelle Endkontrolle nicht detektiert werden konnten.
Einstellungen und Ablauf
1. Ein Ankerpunkt für die Kamera wurde auf der Rückseite des Sensors gesetzt (grünes Rechteck).
2. Checkpunkte wurden an den 4 Ecken markiert.
3. Eine Spannvorrichtung wurde eingesetzt.
2. Checkpunkte wurden an den 4 Ecken markiert.
3. Eine Spannvorrichtung wurde eingesetzt.
Prüfablauf

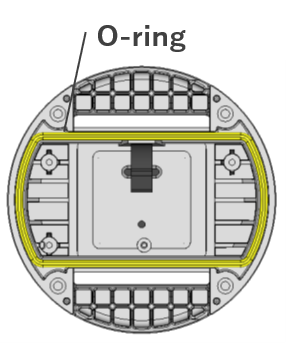

Die Montage wird erst als korrekt beendet eingestuft, wenn der O-Ring an allen 4 Checkpunkten richtig angebracht wurde.
