Kameraassistenzsystem RICOH SC-10ASpezifikationen
RICOH SC-10A Spezifikationen
| Standardmodell | Modell mit hoher Vergrößerung | ||
|---|---|---|---|
| RICOH SC-10A | RICOH SC-10A(H) | ||
| Installationsabstand | 400 bis 800 mm | ||
| Sichtfeld | Installationsabstand 400 mm: 300 (H) × 150 (V) mm - Installationsabstand 800 mm: 600 (H) × 300 (V) mm |
Installationsabstand 400 mm: 150 (H) × 75 (V) mm - Installationsabstand 800 mm: 300 (H) × 150 (V) mm |
|
| Bildsensor ∙ Anzahl der Pixel | 1/3-Zoll-Farb-CMOS Anzahl der Pixel: 1.280×720 | ||
| Arbeitsanweisung (Abbildung der Arbeitsanweisung) |
JPG-Format (610×680) | ||
| Anwendbare Sprachen | Deutsch, Englisch, Französisch, Italienisch, Schwedisch, Polnisch, Japanisch, Koreanisch, Chinesisch (vereinfachte Zeichen) | ||
| Musterabgleich | Bereichsspezifikation (ROI): Festlegen des Bildbereichs mit absoluter Position Positionskorrektur: Relative Positionskorrektur vom Referenzbild Ebenen-Rotationskorrektur: ±180° Anzahl gleichzeitiger Registrierungen von Checkpunkten: Maximal 9 Plätze |
||
| Eingabemodus für Seriennummern | Prüfung auf Zeichenanzahl: Vergleich mit festgelegter Zeichenanzahl Prüfung von Zeichenfolgen: Vergleich mit festgelegten Zeichenfolgen |
||
| Ergebnisprotokol-lierung | Ausgabeverfahren | Speicherung im CSV-Format am festgelegten Pfad | |
| Protokoll-informationen | Montage-ID, Montagenummer, Mitarbeiter-ID, Arbeitsanweisung, Montageabschnitt, Datum, Uhrzeit, Standardzeit, abgelaufene Zeit, Prozesselement, Bewertungsergebnis, endgültiges Bewertungsergebnis, Bildprotokolldateiname, Kommentar, Prozessdaten | ||
| Bildprotokollierung | Ausgabeverfahren | Speicherung im JPG-Format am festgelegten Pfad | |
| Auswahl | Die Speicherung von Prüfbildern kann für jeden Montageschritt separat bestimmt werden. | ||
| Externe Schnittstellen | HDMI® | (1.920×1.080/60Hz, 1.280×1.024/60Hz | |
| USB | TYP-A x1 USB2.0 High Speed unterstützt (Host) *Verwendbares Gerät: USB-HID, USB-Massenspeichergerät | ||
| Ethernet | RJ-45×1 10Base-T/100Base-TX/1000Base-T | ||
| SD-Karte | SD/SDHC x1 High Speed unterstützt *UHS-I nicht unterstützt | ||
| W-LAN | IEEE802.11b/g/n (2,4 GHz) konform (Nur W-LAN-Modell) | ||
| E/A | Summer, elektromagnetisch (Lautstärke: Hoch, Niedrig, Stumm) LED-Anzeigeleuchten (Power, OK, NG (Fehler), Remote) Schalter (Power, Menü, Enter, ◀, ▶) |
||
| Nennwerte | Spannung | DC 12 V±10 % (IN-Anschluss für Netzadapter) (Nur Modell mit Netzadapter) DC 12, 24 V±10 % (Externer Anschluss) *Nicht beide Stromquellen gleichzeitig anschließen. |
|
| Stromverbrauch | 8,9 W oder weniger | ||
| Umgebungs-bedingungen | Betriebstemperatur | 0 bis +40 ºC | |
| Lagerungs-temperatur | -20 bis +60 ºC | ||
| Umgebungs-feuchtigkeit | 30 bis 80 % RH * Keine Kondensation | ||
| Abmessungen | 78 (B) × 73,5 (H) × 126,5 (T) mm (ohne Anschlüsse) | ||
| Gewicht | Ca. 400 g | ||
| Montagelöcher | Schraubenbohrung für Montage am Stativ (ISO 1222-konform), Schraubenbohrung M4 × 2 | ||
| Netzadapter (Nur Modell mit Netzadapter) |
Produktname (Hersteller) | ATS024T-A120（ Adapter Technology Co., LTD.） | |
| Nennwerte | Eingangsspannung: 100 bis 240 V AC / 50 bis 60 Hz Ausgangsspannung: +12 V ±5 % Ausgangsstrom: Max. 2 A | ||
| Abmessungen | 50 (B) × 34 (H) × 88,5 (T) mm (ohne Kabel) | ||
| Gewicht | Ca. 170 g | ||
Empfohlene Betriebsumgebung für Instructions Editor (PC-Software) für RICOH SC-10-Serie
Diese PC-Software erstellt optimierte Bilddateien Ihrer Arbeitsanweisungen für die SC-10A Kamera.
| Unterstützte Betriebssysteme | Windows® 7（32bit/64bit） Windows® 8（32bit/64bit） Windows® 8.1（32bit/64bit） Windows® 10（32bit/64bit） |
|---|---|
| Anforderungen zum Ausführen der Anwendung | Microsoft® NET Framework 3.5 SP1 und eine der folgenden Versionen von Microsoft® Office (Microsoft® Office Word, PowerPoint®, und Excel®）müssen installiert sein. Microsoft® Office 2007, Microsoft® Office 2010, Microsoft® Office 2013, Microsoft® Office 2016 |
| Festplatte | 1GB freier Speicherplatz |
| Monitor | Auflösung 1.024x768 |

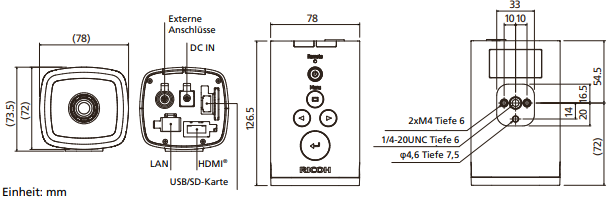

RICOH SC-10A Externe Abmessungen (mm)
